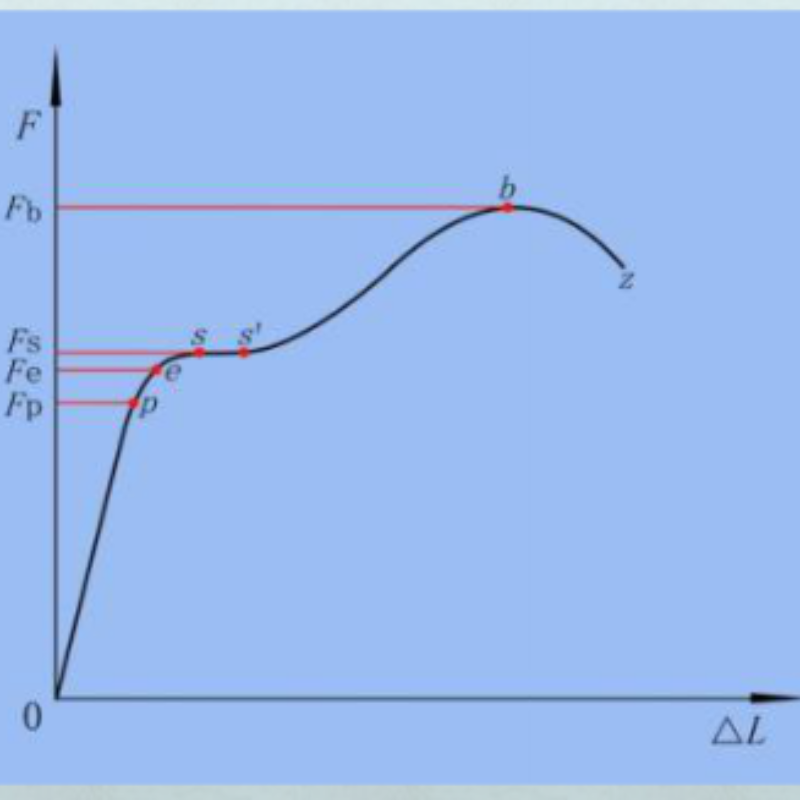

Í gúmmíiðnaðinum er endanlegur togstyrkur grundvallar vélrænni eiginleiki. Þessi tilraunabreyta mælir endanlegan styrk vúlkaníseraðs gúmmíblöndu. Jafnvel þótt gúmmívara sé aldrei dregin nálægt endanlegum togstyrk, líta margir notendur gúmmívara enn á hana sem mikilvægan mælikvarða á heildargæði efnasambandsins. Togstyrkur er því mjög almenn forskrift og þó endanotkun tiltekinnar vöru hafi lítið með það að gera, þurfa mótunaraðilar oft að leggja sig fram um að mæta henni.

1. Almennar reglur

Til þess að ná sem mestum togstyrk ætti venjulega að byrja með teygjur þar sem kristöllun af völdum álags getur átt sér stað, td NR, CR, IR, HNBR.

2. Náttúrulegt gúmmí NR

Lím byggt á náttúrulegu gúmmíi hefur venjulega meiri togstyrk en neoprene lím. Af hinum ýmsu gæða náttúrulegum gúmmíi hefur gufufilma nr. 1 hæsta togstyrkinn. Greint hefur verið frá því að, að minnsta kosti þegar um er að ræða kolsvart fyllt efnasambönd, gefur nr. 3 gufufilma betri togstyrk en nr. 1 gufufilma. Fyrir náttúruleg gúmmísambönd skal forðast efnamýkingarefni (plastisól) eins og bífenýlamídóþíófenól eða pentaklórþíófenól (PCTP), þar sem þau draga úr togstyrk efnasambandsins.

3. Klórópren CR

Klórópren (CR) er kristallað gúmmí af völdum álags sem gefur mikinn togstyrk í fjarveru fylliefna. Reyndar er stundum hægt að auka togstyrkinn með því að minnka magn fylliefnis. Hærri mólþungi CR gefur hærri togstyrk.

4. Nítrílgúmmí NBR

NBR með hátt innihald af akrýlónítríl (ACN) gefur meiri togstyrk. NBR með þröngri mólþungadreifingu gefur meiri togstyrk.

5. Áhrif mólþunga

Með hagræðingu gefur notkun NBR með mikilli seigju í meniscus og mikla mólþunga hærri togstyrk.

6. Karboxýleraðar teygjur

Íhugaðu að skipta út ókarboxýleruðu NBR fyrir karboxýlerað XNBR og ókarboxýlerað HNBR fyrir karboxýlerað XHNBR til að bæta togstyrk efnasambandsins.

Karboxýlerað NBR með hæfilegu magni af sinkoxíði gefur meiri togstyrk en hefðbundið NBR.

7. EPDM

Notkun hálfkristallaðs EPDM (hátt etýleninnihald) gefur hærri togstyrk.

8. Reactive EPDM

Að skipta út óbreyttu EPDM fyrir 2% (massahlutfall) maleinsýruanhýdríð breytt EPDM í blöndu með NR eykur togstyrk NR/EPDM efnasambanda.

9. Gel

Tilbúið hlaup eins og SBR innihalda almennt stöðugleika. Hins vegar, þegar blandað er SBR efnasamböndum við hitastig yfir 163°C, er hægt að framleiða bæði laus gel (sem hægt er að blanda í burtu) og þétt gel (sem ekki er hægt að blanda í burtu og eru óleysanleg í ákveðnum leysiefnum). Báðar gerðir hlaups draga úr togstyrk efnasambandsins. Þess vegna verður að meðhöndla blöndunarhitastig SBR með varúð.

10. Vúlkun

Mikilvæg leið til að ná háum togstyrk er að hámarka þvertengingarþéttleikann, forðast undirbrennisteinsmyndun, eftir vúlkun og forðast blöðrur á gúmmíinu við vökvun vegna ófullnægjandi þrýstings eða notkunar rokgjarnra íhluta.

11. Þrýstifallsvúlkun

Fyrir vörur sem eru vúlkaðar í autoclave er hægt að forðast myndun blaðra og af þeim sökum minnkun á togstyrk með því að minnka þrýstinginn smám saman þar til vökvuninni er lokið, þetta er þekkt sem „þrýstingsfallsvúlkun“.

12. Vúlkunartími og hitastig

Lengri vökvunartími við lægra hitastig veldur myndun fjölbrennisteinstengineta, hærri brennisteinsþvertengingarþéttleika og þar af leiðandi meiri togstyrk.

13. Togstyrk er hægt að bæta með betri blöndunaraðferðum til að bæta dreifingu styrkjandi fylliefna eins og kolsvart, en forðast blöndun óhreininda eða stórra ódreifðra íhluta.

14. Fylliefni

Fyrir fylliefni eins og kolsvart eða kísil getur val á lítilli kornastærð með stóru tilteknu yfirborði verið árangursríkt til að bæta togstyrk. Forðast skal óstyrkjandi eða fylliefni eins og leir, kalsíumkarbónat, talkúm, kvarssand o.s.frv.

15. Kolsvartur

Til að tryggja að kolsvart sé vel dreift ætti að auka fyllingu þess í besta stigi til að bæta togstyrk. Kolsvart með lítilli kornastærð mun hafa lítið ákjósanlegt fyllingarmagn. Með því að auka tiltekið yfirborð kolsvartsins og bæta dreifingu kolsvartsins með því að lengja blöndunarhringinn getur það bætt togstyrk gúmmísins.

16. Hvítt kolsvart

Notkun útfellds kísils með mikið sérstakt yfirborð getur í raun bætt togstyrk efnasambandsins.

17. Mýkingarar

Forðast skal mýkingarefni ef óskað er eftir miklum togstyrk.

18. Þegar NBR efnasambönd eru vúlkuð er erfiðara að dreifa hefðbundinni vúlkun jafnt og því mun brennisteinn sem er meðhöndlaður með magnesíumkarbónati dreifast betur í skautuðum efnasamböndum eins og NBR. Ef vúlkunarefnið er ekki vel dreift getur togstyrkurinn haft alvarleg áhrif.

19. Fjölbrennisteinstengd þvertengingarnet

Með hefðbundnum vúlkunarkerfum einkennist þvertengingarnetið af pólýsúlfíðtengjum; með EV einkennist þvertengingarnetið af einföldum og tvöföldum súlfíðtengjum, það fyrra leiðir til meiri togstyrks.

20. Jónísk þvertengingarnet

Jónísk þvertengd efnasambönd hafa meiri togstyrk vegna þess að krosstengdu punktarnir geta runnið til og því hreyfst án þess að rifna.

21. Streitukristöllun

Sambland af náttúrulegu gúmmíi og gervigúmmíi sem inniheldur streitukristalla í límið mun hjálpa til við að auka togstyrkinn.
